Шкаф управления вентиляционными системами OVT-FAN-1

  • Описание
  • Характеристики

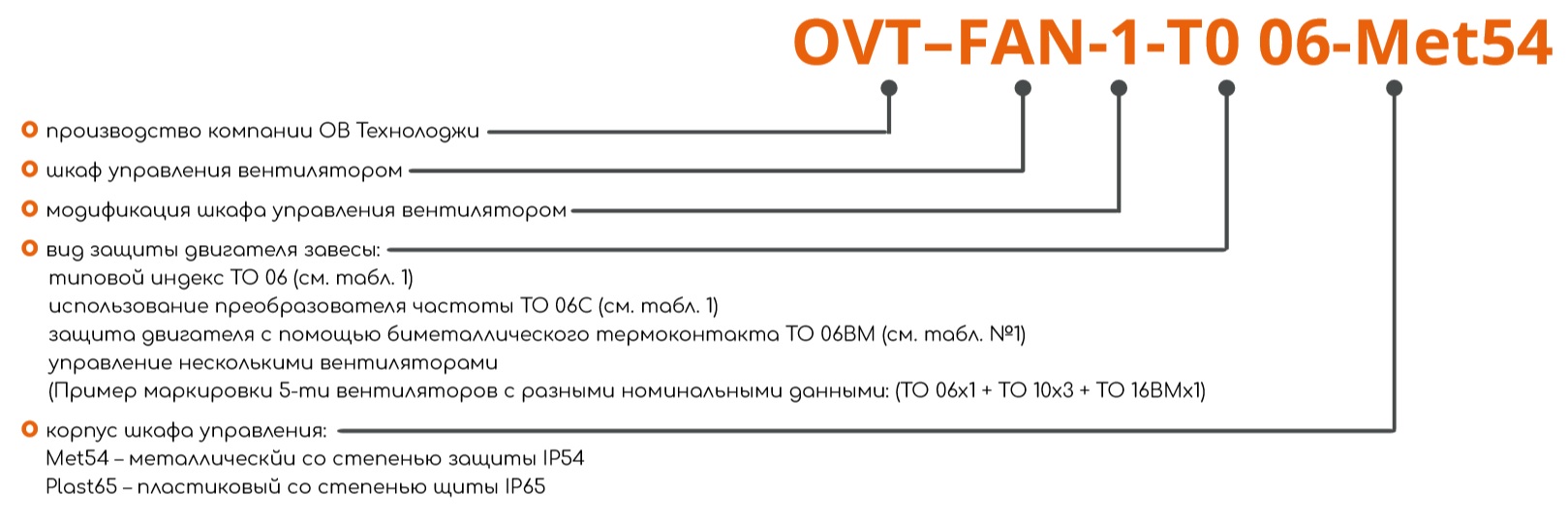

  • Маркировка

Tab 1

Шкафы автоматики разработаны для управления несложными вентиляционными системами.
Данные модели отличаются техническим решением, функциями и комплектацией. В зависимости от специфики управления шкафа управления изготавливаются в пластиковых и металлических корпусах с классом защиты IP41, IP54.
Преимущества щитов управления OVT-FAN-1:

  • Управление двигателями 0,09..4,0 кВт;
  • Защита электродвигателя по току и биметаллическим термоконтакт;
  • Локальное и удаленное управление вентиляторами;
  • Возможность подключения преобразователя частоты;
  • Гарантия 18 месяцев.

Шкаф типа OVT-FAN-1 применяют для управления приточной/вытяжной системой вентиляции и для защиты электродвигателя от перегрузок. Щиты предусматривают локальное (с передней панели OVT-FAN-1) или дистанционное (сухой контакт) управления вентилятором.

Tab 2

  • Включение/выключение вентилятора: кнопками на передней панели, или дистанционное - замыканием сухого контакта;
  • Подключение силовой нагрузки обеспечивается контактором, мощность коммутации 0,09...4,0 кВт;
  • Индикация «Работа» и «Авария» системы;
  • Защита электродвигателя от перегрузки по току (ток отключения регулируется в соответствии с номинальным током электродвигателя уставкой на автомате защиты двигателя);
  • Защита вентилятора при срабатывании биметаллического термоконтакта двигателя;
  • Отключение вентиляционной системы по сигналу «ПОЖАР» пожарной сигнализации;
  • Открытие/закрытие воздушного клапана вместе с вентилятором (привод открыто/закрыто или с возвратной пружиной, питание 220 В);
  • Возможность подключения частотного преобразователя для регулирования оборотов электродвигателя;
  • Возможно подключение дистанционного пульта управления вентилятором.

Tab 3
